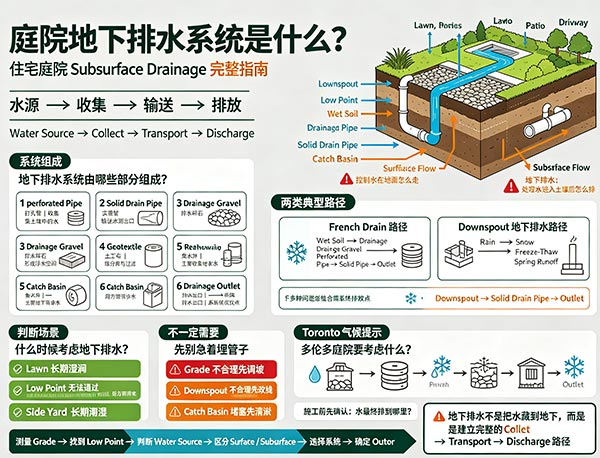

庭院地下排水系统是什么？French Drain、排水管与集水井完整解析｜多伦多庭院排水(图1)

庭院地下排水系统是什么？住宅庭院 Subsurface Drainage 完整指南

庭院地下排水系统（Underground Drainage System / Subsurface Drainage），是通过地下管道、排水碎石、集水设施以及排水出口，把庭院土壤内部或地表收集到的水有组织地收集、输送并排放的一套排水系统。

与单纯依靠庭院坡度的**地表排水（Surface Drainage）**不同，地下排水系统主要解决的是：

土壤长期潮湿
雨水渗入地下后排水缓慢
庭院低点积水
Side Yard 狭窄区域排水
Patio、Driveway 周边地下排水
Retaining Wall 后方排水
Downspout 雨水地下输送
某些无法单纯通过 Grade 解决的排水问题

在多伦多（Toronto）住宅庭院中，由于**暴雨、积雪、融雪和 Freeze-Thaw（冻融循环）**较为明显，地下排水系统也是庭院排水设计中值得重点考虑的一部分。

一、庭院地下排水系统到底是做什么的？

可以把地下排水系统简单理解成：

把地表或土壤中的水收集起来，通过地下管道输送到合理的 Drainage Outlet。

它的基本逻辑是：

Water Source → Collect → Transport → Discharge

也就是：

水源 → 收集 → 输送 → 排放

例如一个长期潮湿的 Lawn：

Wet Soil → Drainage Gravel → Perforated Pipe → Solid Drain Pipe → Drainage Outlet

而一个 Downspout 地下排水系统可能是：

Downspout → Solid Drain Pipe → Drainage Outlet

这两个系统虽然都使用地下管道，但解决的问题并不完全相同。

二、地下排水和地表排水有什么区别？

这是理解庭院排水最重要的概念之一。

Surface Drainage 地表排水

主要解决：

“水在地面上怎么流？”

常见方式包括：

Grade（庭院坡度）
Swale（排水浅沟）
Catch Basin（集水井）
Linear Drain / Channel Drain（线性排水沟）

例如：

Rain → Patio Surface → Low Point → Catch Basin → Pipe → Outlet

Subsurface Drainage 地下排水

主要解决：

“水进入土壤以后怎么排？”

常见方式包括：

French Drain
Perforated Pipe
Drainage Gravel
Geotextile
地下排水管
Drainage Outlet

例如：

Wet Soil → Gravel → Perforated Pipe → Outlet

所以：

Surface Drainage 重点是控制地表水流，Subsurface Drainage 重点是处理地下或土壤内部的水。

两种系统在很多住宅项目中也可以组合使用。

三、庭院地下排水系统通常由哪些部分组成？

地下排水系统并不是一根埋在地下的管子。

根据项目不同，一个完整系统可能包括以下组件。

1. Perforated Pipe 打孔排水管

主要用于：

Collect Water（收集水）

管道上的孔洞允许周围 Gravel 或土壤中的水进入管道。

它是 French Drain 等地下集水系统的重要组成部分。

2. Solid Drain Pipe 实壁排水管

主要用于：

Transport Water（输送水）

当水已经被 Catch Basin、French Drain 或其他集水设施收集后，可以通过 Solid Pipe 输送到指定位置。

简单记忆：

Perforated Pipe = 收集水
Solid Pipe = 输送水

3. Drainage Gravel 排水碎石

Drainage Gravel 的主要作用是形成：

排水空间（Drainage Void Space）

水可以通过碎石之间的空间流向 Perforated Pipe。

因此常见结构是：

Soil → Gravel → Perforated Pipe

4. Geotextile 土工布

Geotextile 在一些地下排水系统中用于：

Soil Separation + Filtration

主要帮助减少周围土壤细颗粒进入排水层。

但不同土壤和施工条件下，具体结构并不完全相同。

需要注意：

普通 Landscape Fabric（防草布）不能简单等同于排水用 Geotextile。

5. Catch Basin 集水井

Catch Basin 更偏向于收集：

Surface Water（地表水）

例如：

Driveway → Low Point → Catch Basin → Solid Pipe → Outlet

它虽然安装在地下，但主要承担的是地表水收集功能。

6. Drainage Outlet 排水出口

这是整个系统非常重要的一部分。

地下排水不是：

“把水埋到地下就结束。”

而是：

Collect → Transport → Discharge

最终必须有合理的排放路径。

四、French Drain 是不是庭院地下排水系统？

是，但 French Drain 只是地下排水系统中的一种。

French Drain 通常用于收集土壤内部或排水层中的水。

典型结构可以理解为：

Wet Soil → Drainage Gravel → Perforated Pipe → Solid Pipe → Outlet

而地下排水系统还可能包括：

Downspout Underground Drainage

Downspout → Solid Pipe → Outlet

Catch Basin Drainage

Surface Water → Catch Basin → Solid Pipe → Outlet

Retaining Wall Drainage

Wall Backfill → Drainage Gravel → Perforated Pipe → Outlet

因此不能把：

French Drain = 所有地下排水

简单画等号。

五、什么情况下庭院需要考虑地下排水系统？

并不是看到积水就一定需要地下排水。

比较常见的情况包括：

① Lawn 长期湿润

雨停以后很长时间仍然保持湿润。

如果检查后发现问题主要来自土壤内部排水缓慢，可以考虑 Subsurface Drainage。

② 庭院 Low Point 无法通过 Grade 解决

如果庭院空间有限，受到：

Foundation
Patio
Walkway
Fence
Property Line
Existing Elevation

等因素限制，无法简单调整坡度，就可能需要地下排水设施。

③ Side Yard 长期潮湿

两栋房屋之间的 Side Yard 往往比较狭窄。

如果自然坡度不足，同时土壤长期潮湿，地下排水可能成为解决方案之一。

④ Retaining Wall 后方需要排水

挡土墙后方通常需要考虑水的排出。

因为：

Water Accumulation → Hydrostatic Pressure ↑

因此墙后排水设计非常重要。

在合适的结构中，可以使用 Drainage Gravel 和 Perforated Pipe 帮助收集墙后水。

⑤ Patio 或 Driveway 周围存在地下渗水

如果地表看起来没有明显积水，但土壤长期湿润，或者铺装边缘经常出现潮湿问题，就需要进一步判断是不是地下水或土壤排水问题。

六、什么情况下不一定需要地下排水？

这是非常重要的。

如果问题明显来自：

Grade 不合理

Rain → Surface Runoff → Low Point → Ponding

首先应该检查 Grade。

Downspout 排水不合理

可以考虑：

Downspout → Solid Drain Pipe → Outlet

而不是直接安装 French Drain。

Patio 沉降

如果：

Paver Settlement → Low Point → Ponding

首先应该处理沉降和坡度问题。

Catch Basin 堵塞

如果已有排水设施，只是入口或管道堵塞，应该先检查和维护原有系统。

因此：

地下排水系统不是所有庭院积水问题的万能解决方案。

七、地下排水系统最重要的是“水最终去哪里”

设计地下排水系统时，最容易被忽略的问题之一就是：

Drainage Outlet 在哪里？

例如：

French Drain → Perforated Pipe → Solid Pipe → Outlet

如果没有合理出口：

水被收集 → 但是排不出去 → 地下系统无法正常工作

所以施工之前一定要先考虑：

Where does the water go?

也就是：

水最终排到哪里？

这比单纯决定“使用多大的管子”更加重要。

八、多伦多庭院地下排水为什么需要考虑冬季？

Toronto / GTA 的住宅庭院需要面对：

Rain → Snow → Snowmelt → Freeze-Thaw → Spring Runoff

这意味着地下排水系统不仅需要应对夏季暴雨，也需要考虑春季融雪。

例如：

冬季积雪
↓
气温上升
↓
Snowmelt
↓
大量水进入 Lawn / Garden Bed
↓
低点积水
↓
夜间再次冻结
↓
Spring Runoff

如果庭院某个位置每年冬季都出现：

积水 → 结冰 → 融化 → 再积水

就值得重新检查：

Grade
Low Point
Downspout
Catch Basin
French Drain
Drainage Outlet

而不是只把它当成普通的冬季结冰。

九、地下排水系统施工前应该检查什么？

一个住宅庭院项目，在设计地下排水之前，可以按照下面的顺序检查。

① 检查 Existing Grade

先了解现有地形高程。

重点看：

House
Foundation
Basement Walkout
Patio
Lawn
Driveway
Side Yard

② 找到 Low Point

确定水最终集中在哪里。

③ 判断 Water Source

水是来自：

Rain
Snowmelt
Downspout
Surface Runoff
Wet Soil
地下渗水

还是多个来源共同造成？

④ 判断 Surface 还是 Subsurface

如果主要是：

地表水 → Surface Drainage

如果主要是：

地下湿土 → Subsurface Drainage

⑤ 确定 Drainage Outlet

确认收集到的水最终如何排放。

⑥ 再选择系统

可能采用：

Grade Adjustment

或者：

Catch Basin

或者：

Linear Drain

或者：

French Drain

或者：

Downspout Underground Drainage

也可能是多种系统组合。

十、庭院地下排水系统可以和地表排水结合吗？

可以，而且很多住宅项目实际上需要组合设计。

例如一个 Patio：

Patio Surface → Linear Drain → Catch Basin → Solid Pipe → Outlet

同时旁边 Lawn 长期湿润：

Wet Soil → French Drain → Perforated Pipe → Solid Pipe → Outlet

这样就形成：

Surface Drainage + Subsurface Drainage

组合系统。

这比单纯认为：

“所有水都用 French Drain 解决”

更加合理。

十一、庭院地下排水系统常见错误

错误 1：看到积水就安装 French Drain

没有先确定水源。

错误 2：只埋管道，不考虑 Outlet

没有完整的排水路径。

错误 3：把 Perforated Pipe 和 Solid Pipe 混用

没有明确：

Collect Water vs Transport Water

错误 4：认为 Gravel 越多越好

排水能力取决于整个系统，而不是单纯增加碎石数量。

错误 5：认为所有 Lawn 积水都需要 French Drain

实际上可能只是 Grade 或 Downspout 问题。

错误 6：忽略冬季融雪

Toronto 庭院排水设计需要考虑 Snowmelt 和 Freeze-Thaw。

十二、庭院地下排水系统如何选择？

可以用下面这个简单思路判断：

主要问题	可以考虑的方向
地表坡度不足	Grade Adjustment
地表低点积水	Catch Basin
长条形地表水	Linear / Channel Drain
屋顶雨水集中	Downspout + Solid Pipe
土壤长期湿润	French Drain / Subsurface Drainage
狭窄 Side Yard 湿润	French Drain 等地下排水
Retaining Wall 后方积水	Wall Drainage + Perforated Pipe
Patio 沉降形成积水	检查并修复 Grade / Paver Settlement
多种问题同时存在	Surface + Subsurface Drainage 组合

结论：庭院地下排水系统不是“一根地下水管”

庭院地下排水系统（Underground Drainage / Subsurface Drainage）的核心，是建立一个完整的：
