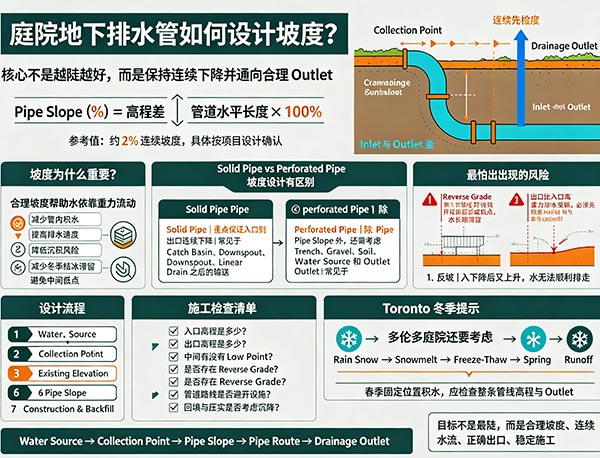

庭院地下排水管如何设计坡度？
庭院安装 **Underground Drainage Pipe（地下排水管）**时，管道坡度（Pipe Slope）是非常重要的设计因素之一。
简单来说：
地下排水管应该尽量保持连续、合理的下降坡度，让水能够依靠重力从收集点流向 Drainage Outlet（排水出口）。
但地下排水管的坡度并不是简单地理解为“坡度越大越好”。
实际设计需要综合考虑：
Water Source → Collection Point → Pipe Slope → Pipe Route → Low Point → Drainage Outlet
同时还需要考虑庭院原有 Grade、埋深、土壤、管道类型、长度以及冬季冻融等因素。
什么是地下排水管的坡度？
地下排水管坡度（Pipe Slope）指的是管道沿长度方向的高程变化。
例如一段管道长度为 20 ft，如果入口比出口高 0.5 ft，那么这段管道就存在下降坡度。
计算方法可以简单理解为：
Slope = Elevation Difference ÷ Pipe Length
如果使用百分比表示：
Pipe Slope (%) = 高程差 ÷ 管道水平长度 × 100%
例如：
管道长度：20 ft
高程下降：0.4 ft
那么：
0.4 ÷ 20 × 100% = 2%
也就是说，这段地下排水管平均下降约 2%。
地下排水管为什么需要坡度？
大多数住宅庭院地下排水系统主要依靠 Gravity Drainage（重力排水）。
水从较高位置向较低位置流动。
基本逻辑是：
High Point → Pipe → Low Point / Outlet
如果管道没有合理坡度，可能出现：
管内积水
排水速度变慢
局部形成积水
Sediment 更容易沉积
冬季出现结冰风险
管道某些位置形成“低点”
特别是长距离地下排水管，如果中间出现明显的反坡（Reverse Grade），水就可能无法按照预期方向排走。
地下排水管一般应该设计多少坡度？
住宅庭院排水工程中，2% 左右的连续坡度经常作为一个方便理解和施工控制的参考值。
也就是：
每 10 ft 管道下降约 2.4 inches。
但是，这并不是所有住宅地下排水管都必须达到的固定标准。
实际坡度需要根据：
Pipe Diameter
Pipe Length
Water Volume
Pipe Material
Existing Grade
Available Outlet
埋深
土壤条件
地下设施
庭院高程
进行综合设计。
因此，更重要的不是死记某一个数字，而是：
保证管道从入口到出口形成连续、合理的排水坡度。
如果现场条件允许，通常应该优先利用自然 Grade，让地下排水管顺着合理的高程下降。
如何确定地下排水管的起点和终点？
设计坡度之前，首先要确定：
1. 水从哪里来？
例如：
Downspout
Catch Basin
Linear Drain
French Drain
Patio Low Point
Driveway Drainage
Lawn Low Point
不同水源决定了管道的起点。
2. 水准备排到哪里？
这就是 Drainage Outlet。
可能是项目允许的合适排水位置，例如：
合理的地表排水区域
合适的排水设施
已有排水系统的合法连接点
其他经过设计确认的排水出口
地下管道不能只考虑“入口”，还必须提前确定“出口”。
因为：
没有合理 Outlet，就无法真正完成排水系统。
地下排水管坡度应该从哪里开始？
通常应该从 **Collection Point（集水点）**开始控制。
例如 Downspout：
Downspout → Solid Pipe → Outlet
Downspout 是水进入地下管道的位置。
例如 Catch Basin：
Surface Water → Catch Basin → Solid Pipe → Outlet
Catch Basin 是地下管道的入口。
如果是 French Drain：
Wet Soil → Perforated Pipe → Solid Pipe → Outlet
Perforated Pipe 负责收集地下水，之后可以通过 Solid Pipe 输送到排水出口。
Solid Pipe 和 Perforated Pipe 的坡度设计一样吗？
两者的设计逻辑有所不同。
Solid Pipe
Solid Pipe 主要负责：
Transport Water（输送水）
例如：
Catch Basin → Solid Pipe → Outlet
因此需要重点保证管道从入口到出口具有合理的连续下降坡度。
Perforated Pipe
Perforated Pipe 主要用于：
Collect Water（收集地下水）
常见于 French Drain。
它的设计除了考虑 Pipe Slope，还需要考虑：
Trench
Drainage Gravel
Soil Conditions
Water Source
Collection Area
Outlet
因此不能只把 Perforated Pipe 当成普通 Solid Pipe 来设计。
完整系统应该考虑：
Water Collection → Pipe Flow → Outlet
如何测量地下排水管坡度？
施工前最好先确定整个排水路线的高程。
常见工具包括：
Laser Level
**Laser Level（激光水平仪）**可以帮助确定不同位置的高程。
特别适合庭院：
Patio
Driveway
Lawn
Side Yard
Foundation 周围
等区域的高程测量。
Rotary Laser
对于较大的庭院或较长的排水路线，可以使用 Rotary Laser进行高程控制。
通过多个测量点，可以建立：
Existing Grade
然后根据设计确定：
Proposed Grade
手工测量
小型住宅项目也可以通过水平尺、测量杆和高程点进行辅助测量。
但对于较长的地下排水管，单纯依靠目测通常不够可靠。
地下排水管最怕出现什么问题？
1. 反坡（Reverse Grade）
例如：
入口 → 下降 → 上升 → 下降 → Outlet
中间的“上升”位置可能形成积水。
正确的设计应该尽量形成：
入口 → ↓ → ↓ → ↓ → Outlet
也就是连续下降。
2. 中间出现低点
有时候施工人员为了绕开：
Tree Root
Foundation
Fence
Patio
Utility
Existing Drainage
改变管道路线，结果造成管道中间形成 Low Point。
如果没有正确处理，水可能长期停留在这里。
3. 出口比入口高
这是最直接的问题之一。
如果：
Outlet Elevation > Inlet Elevation
那么单纯依靠重力排水就会受到限制。
所以设计地下排水管之前，首先应该检查：
Inlet Elevation
和
Outlet Elevation
之间是否存在足够的高程差。
长距离地下排水管应该如何设计？
长距离排水管尤其需要控制高程。
例如：
Catch Basin
↓
↓
↓
↓
Solid Pipe
↓
↓
↓
Drainage Outlet
管道越长，中间的高程控制越重要。
可以把整个管线分成多个测量点：
Point A → Point B → Point C → Point D → Outlet
分别记录高程。
这样可以避免施工后才发现：
“前面有坡度，后面却没有坡度。”
如果庭院本身没有足够坡度怎么办？
这是 Toronto/GTA 住宅庭院中比较常见的设计问题。
例如：
Catch Basin → Underground Pipe
但是庭院整体非常平。
如果没有足够的自然高差，不能简单地认为：
“把管子埋深一点就可以。”
因为管道的出口高程同样受到限制。
这时可以重新检查：
Existing Grade
Inlet Elevation
Outlet Elevation
Pipe Route
Pipe Depth
Low Point
Drainage Outlet
然后根据现场条件考虑：
Grade Adjustment + Drainage System
必要时也可能需要重新设计收集位置和排水路线。
如果没有合适的重力排水出口，则需要针对具体项目评估其他排水方案，而不是强行保持一个固定坡度。
地下排水管越陡越好吗？
不一定。
很多人认为：
坡度越大 → 排水越快 → 系统一定越好。
实际上，排水系统需要的是合理、连续和可施工的坡度。
如果为了追求很大的坡度而导致：
管道埋深变化过大
出口位置不合理
与其他设施冲突
土方量增加
管道路线不合理
反而可能增加施工难度。
因此设计重点应该是：
Continuous Grade + Proper Outlet + Correct Pipe Route
而不是单纯追求最大的坡度。
Toronto 冬季需要考虑地下排水管坡度吗？
需要。
多伦多住宅庭院会经历：
Rain → Snow → Snowmelt → Freeze-Thaw → Spring Runoff
因此地下排水系统需要考虑季节性水量变化。
例如：
冬天下雪后：
Snow → Snowmelt → Surface Runoff → Catch Basin → Underground Pipe → Outlet
如果管道坡度不合理，或者某个位置形成低点，融雪水可能在系统中滞留。
因此在设计地下排水管时，除了正常降雨，也应该考虑：
Snowmelt
Spring Runoff
Freeze-Thaw
冬季低温
管道埋深
Outlet 条件
特别是每年春天固定位置出现积水的庭院，更值得检查整个排水路线的高程。
地下排水管应该先设计坡度还是先确定出口？
正确逻辑应该是：
先确定水源 → 再确定出口 → 再检查高程差 → 最后确定管道路线和坡度。
而不是：
先挖沟 → 埋管 → 最后才寻找出口。
一个比较合理的设计流程是：
Step 1：确定 Water Source
例如：
Downspout / Catch Basin / French Drain
↓
Step 2：确定 Collection Point
明确水在哪里进入地下系统。
↓
Step 3：确定 Drainage Outlet
明确水最终排到哪里。
↓
Step 4：测量 Existing Elevation
测量：
入口高程 + 中间高程 + 出口高程
↓
Step 5：设计 Pipe Route
避开：
Foundation / Utilities / Tree Roots / Existing Structures
↓
Step 6：确定 Pipe Slope
让管道形成合理、连续的下降 Grade。
↓
Step 7：施工和回填
施工过程中持续检查：
Pipe Elevation + Pipe Slope
而不是只在开挖前测量一次。
地下排水管施工时如何保持坡度？
施工过程中，沟槽底部的高程非常重要。
不能简单依靠：
“看起来有一点坡度。”
应该根据设计高程进行控制。
施工过程中需要注意：
Trench Bottom
Pipe Bedding
Pipe Elevation
Pipe Slope
Pipe Connections
Backfill
Compaction
特别是在较长管道中，建议设置多个检查点。
例如：
10 ft → Check
20 ft → Check
30 ft → Check
而不是只检查入口和出口。
回填会不会改变排水管坡度？
会。
地下排水管安装完成以后，如果回填材料没有合理处理，后期土壤沉降可能改变局部高程。
因此需要注意：
Pipe → Bedding → Backfill → Compaction → Surface Restoration
特别是在：
Lawn
Patio
Driveway
Walkway
下面施工时，需要根据上方荷载和使用条件选择合适的回填及压实方式。
Driveway 下方尤其不能只把排水管埋进去，然后简单回填表土。
庭院地下排水管坡度设计检查清单
施工前可以按照下面的顺序检查：
水源
水从哪里来？
Downspout？
Catch Basin？
French Drain？
Patio？
Driveway？
高程
Inlet Elevation 是多少？
Outlet Elevation 是多少？
中间有没有 Low Point？
是否存在 Reverse Grade？
管道
Solid Pipe 还是 Perforated Pipe？
管径是否与系统需求匹配？
管道路线是否合理？
排水出口
Outlet 在哪里？
是否有连续下降坡度？
水能否安全排出？
施工
Trench Bottom 是否符合设计？
Pipe Slope 是否连续？
回填后是否可能沉降？
冬季 Snowmelt 是否考虑？
总结
庭院地下排水管的坡度设计，核心不是简单记住一个固定数字，而是建立完整的高程和排水逻辑：
Water Source → Collection Point → Pipe Slope → Pipe Route → Drainage Outlet
对于 Solid Pipe，重点通常是保证已经收集的水能够持续向 Outlet 输送。
对于 Perforated Pipe，除了考虑管道高程，还需要结合 Drainage Gravel、Geotextile、土壤和地下水收集方式进行整体设计。
在 Toronto/GTA 庭院项目中，还应该考虑：
Rain + Snowmelt + Freeze-Thaw + Spring Runoff
最终目标不是让管道“越陡越好”，而是让整个系统形成：
合理坡度 + 连续水流 + 正确出口 + 稳定施工
只有把这些因素一起考虑，地下排水系统才能真正发挥作用。
